ZOCPS(ZKB0)主要功能及用途
◆CPS代号说明
CPS即“控制与保护开关电器”是低压电器中的新型产品，作为新的大类产品，其产品类别代号为“CPS”(Control and Protective Switching Devices)。CPS符合的标准： GB14048.9《低压开关设备和控制设备 多功能电器(设备) 第2部分：控制与保护开关电器(设备)》、IEC60947-6-2 《低压开关设备和控制设备 第6部分 多功能电器 第2节 控制与保护开关电器》。符合GB标准和IEC标准规定的电气设计表示方法如图1所示。KB0是填补国内空白的CPS大类产品。

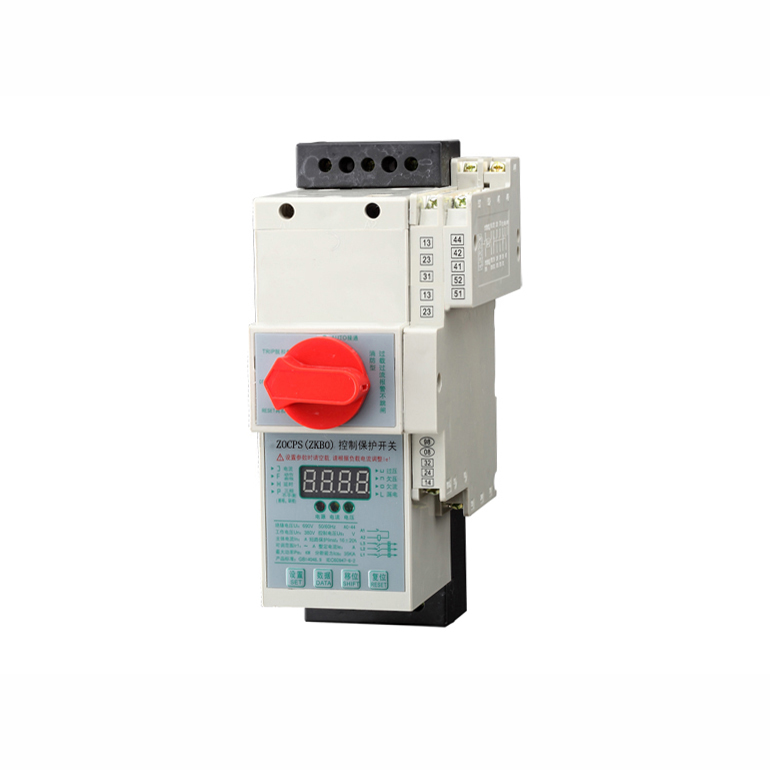

ZOCPS(ZKB0)控制保护开关是KB0改进型产品。
◆用途
ZOCPS(ZKBO)控制保护开关主要用于交流50Hz (60Hz)、额定电压至690V、额定电流自0.16A至125A的电力系统中，能够接通、承载和分断正常条件下包括规定的运行过载条件下的电流，且能够接通、承载并分断规定的非正常条件下的电流，如短路电流。
◆功能
ZOCPS(ZKBO)控制保护开关采用模块化的单一产品结构型式，集成了传统的断路器(熔断器)、接触器、过载(或过流、断相)继电器、起动器、隔离器等的主要功能，具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有协调配合的时间－电流保护特性(反时限、定时限和瞬时三段保护特性)，可实现对一般(不频繁起动)的电动机负载、频繁起动的电动机负载、配电电路负载的控制与保护。
◆产品型式
以ZOCPS(ZKB0)基本型产品作为主开关，通过与各种机构和功能附件组合，构成如下各系列产品：
◇消防型控制与保护开关电器 ZOCPS(ZKB0)-F
◇隔离型控制与保护开关电器ZOCPS(ZKBO)-G
◇双速电动机控制器ZOCPSD(ZKBOD)
◇三速电动机控制器ZOCPSD3(ZKBOD3)
◇ 双电源自动转换开关电器ZOCPSS(ZKB0S)
◇ 减压起动器ZOCPSJ(ZKB0J)、ZOCPSJ2(ZKB0J2)、ZOCPSR(ZKB0R)、ZOCPSZ(ZKB0Z)
◇可逆型控制与保护开关电器ZOCPSN(ZKBON)
◇保护控制箱XBK1
◇插入式板后接线ZOCPS(ZKBO)-R
◇防爆控制与保护开关箱BQD55-ZOCPS(ZKBO)
◆主要参数
◇两种外形尺寸(即两种框架，代号分别为C、D)。
◇主电路极数分为：3极。
◇主体额定电流等级：C框架包括: 12A、16A、18A、32A、45A;
D框架包括: 16A、18A、32A、45A、63A、100A、125A。
◇智能脱扣器覆盖的整定电流范围：最小整定电流0.16A，最大整定电流125A。
◇短路分断能力等级：
经济型©35kA；
标准型(Y)50kA；
高分断型(H)80kA。
◇预期短路电流下的分断时间为2～3ms,限流系数0.2以下。
◆模块和附件的种类与用途
◇ 主体：具有短路保护 (类似MCCB及熔断器的短路保护功能) 、自动控制（类似接触器的远程控制功能）、就地操作与指示功能。
◇ 智能脱扣器：具有过载、过流保护等功能，整定电流值包括过载反时限、过流定时限，整定电流值均可调。按原理和用途分为多种型式、类别和规格。
◇ 辅助触头：与主电路触头联动，具有电气控制与指示功能，按触头对数分为多种规格。
◇ 信号报警触头：同辅助触头一体与操作机构联动，具有工作状态及故障原因指示功能，提供2对信号报警触头。
◆正常工作条件与安装条件
◇ 周围空气温度：-5℃～+40℃(24小时内其平均值不超过+35℃)。
◇ 海 拔：安装地点的海拔不超过2000m。
◇ 污 染 等 级：污染等级为3。
◇ 湿 度：最高温度为＋40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
◇ 安 装 类 别：380V系统中的安装类别为Ⅳ、690V系统中的安装类别为Ⅲ。
◇ 防 护 等 级：IP20(具有防触指功能)。
◆适用领域:
由于ZOCPS(ZKB0)系列产品具有控制与保护功能集成化、模块化、小型化结构,对环境污染的防护等级高,分断短路电流能力高,飞弧距离短,电寿命长,保护功能齐全,连续运行性能和可靠性高,安装使用及维修操作方便等一系列优点,因此特别适用以下系统：
■工业设施
△冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统；
△电动机控制中心（MMC）,尤其是智能化电控系统或要求额定运行分断能力Ics高达80KA的配电控制与保护系统；
△单电机控制与保护系统；
△配电中心
■商业及民用设施
△现代化建筑中的照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系统；
△远程控制照明系统。
△医院
△信息处理中心（银行、市政、证券交易中心等）
△电信通讯机房
△商业大楼（大型购物中心、超级市场、超市等）
■基础设施
△港口或铁路系统（航空港、铁路客运中心等）
△高速公路照明或通风系统
△军队驻地控制保护系统（如边防哨所、雷达机站）
■消防系统
△各种场合的消防泵,风机等
